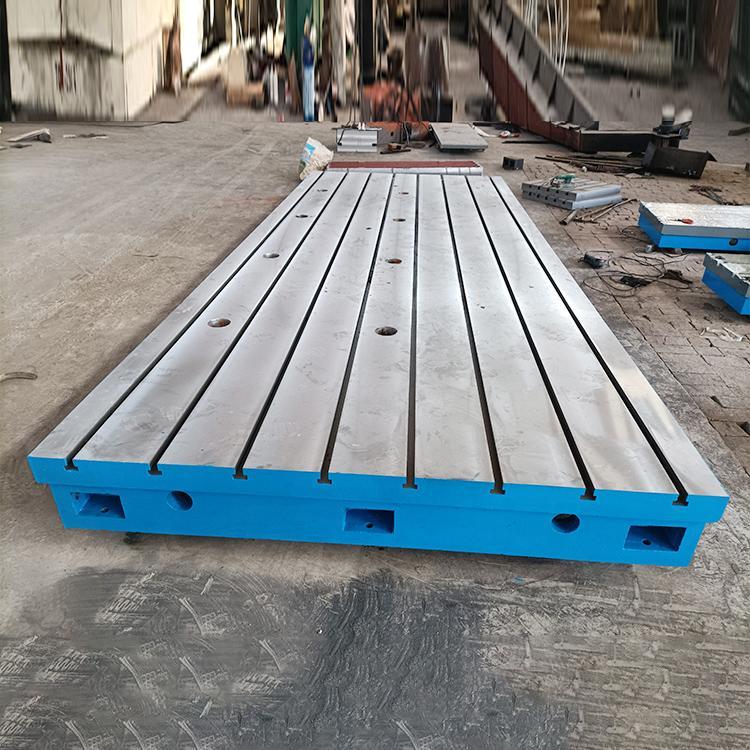

T型槽平臺介紹

　　T型槽平臺使用高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年），T型槽平臺的工作面采用刮削工藝，T型槽平臺工作面上可加工V形、T形、U形槽和圓孔、長孔等，可用來固定動力機械設備。使用該產品的精度穩定，耐磨性能好。T型槽平臺工作面加工有T型槽,主要用來固定工件,是鉗工工人用來調試設備,裝配設備,維修設備的基礎工作平面.

　　鑄鐵T型槽平臺又叫T型槽平板是一種表面帶有T型槽的鑄鐵平板，用于裝配、調試機械設備的鑄鐵平臺量具，鑄鐵T型槽平臺和劃線平臺一樣嚴格執行相關行業標準，使用高強度鑄鐵鑄造，不僅精度穩定，而且堅固耐用。

　　有的鑄鐵T型槽平臺工作面采用的是刮研工藝，用涂色的方法進行檢驗，保證了平面的精度。工作面一般有T型槽，也可以根據要求加工長孔和圓孔，這種T型槽平臺采用的是優質純鐵鑄造而成的。T型槽平臺廣泛應用在動力機械設備的裝配、調試、焊接、鉚焊，這種產品表面帶有T形槽，可以固定機械設備。

　　技術要求：

　　①T型槽平臺工作面不得有嚴重影響外觀和使用的砂孔、氣孔、裂紋、縮松、劃痕、碰傷、銹點等缺陷。

　?、赥型槽平臺的表面應清除型砂且平整，涂漆牢固。

　?、劬鹊燃墳?級-3級的T型槽平臺工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。

　　④T型槽平臺應采用優質細密的灰口鑄鐵或合金等材料制造，其工作面硬度應達到170-220HB。

　?、軹型槽平臺工作面通常應采用刮削工藝。對采用刮削加工的3級T型槽平臺工作面，其表面粗糙度Ra的更大允許值為5um。

　?、薏捎霉蜗鞴に噾M行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。

　　平面度級別

　　T型槽平臺的平面度可分為：

　　①AA級:其平面度(μm)=1+1.6D2(D為平臺對角線長或直徑),用于高度精密之測定之用,常用于實驗室。

　?、贏級:其平面度為AA級之兩倍誤差,常用于工具檢驗室作精密量具之檢驗之用。

　?、跙級:其平面度為AA級之四倍誤差,常用于工具檢驗室或在現場檢驗量具或劃線之用

　　T型槽平臺精度：按標準計量檢定規程執行，分別為0，1，2，3級四個級別

　　生產工藝流程：

　　一、t型槽平臺毛坯：按技術要求制圖紙、按圖紙制作木型、配料、造型、烘干、澆鑄、落沙、清理、檢驗毛坯的各部位；

　　二、鑄鐵平板機械加工：外觀檢驗并劃線、加工、檢驗；

　　三、鑄鐵平板工件調平、人工刮研、檢驗科檢驗；

　　四、鑄鐵平板的外觀處理、噴漆、包裝、入庫。

　　t型槽平臺的承載要求：鑄鐵平板的承載是指鑄鐵平板單位面積承受的重量后，鑄鐵平板的變形撓度。為了便于理解，我們可以看作鑄鐵平板放好工件后，在不影響正常使用的情況下，鑄鐵平板所能夠承受的壓力。平板的精度也可以說是鑄鐵平板的平面度：鑄鐵平板一般精度可以分為0級、1級、2級、3級。鑄鐵平板的精度標準在《中華人民共和國機械行業標準》jb/t 7974—2000里可以查到。選用精度標準時一般根據使用情況酌情而定。3級精度以上的鑄鐵平板用做檢驗、劃線、裝配等使用，4級精度以下的鑄鐵平板一般用做鉚焊等使用。

　　T型槽平臺注意事項

　　T型槽平臺的生產過程中會出現一些產品缺陷，只要采用正確的方法可以進行工藝彌補，鑄鐵平板工作面的缺陷是不可以忽視的重要部位，鑄鐵平板主要的缺陷包括：氣孔、沙孔、夾沙、縮松等。鑄鐵平板的缺陷在《中華人民共和國機械行業標準》jb/t 7974—2000里有處理的詳細規定。鑄鐵平板使用壽命和缺陷修復有密切的關系。所以對鑄鐵平板的缺陷做修復時要嚴格按工藝要求處理。
